無線測(ce)溫(wen)系統(tong)介紹(shao)

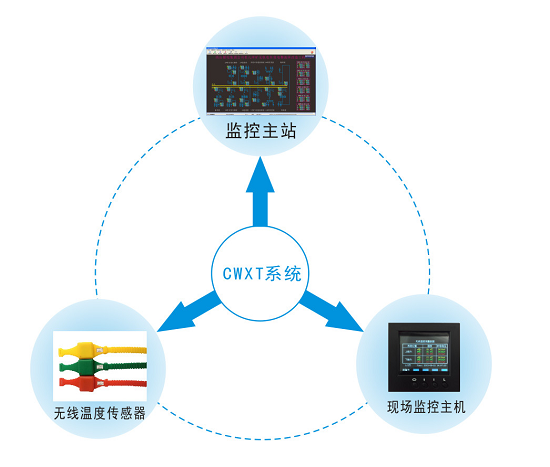

系統結(jie)構圖
整個(ge)測溫系統由(you)無線(xian)溫度傳(chuan)感(gan)器、現場(chang)監(jian)控主機、后臺監(jian)控系統三(san)大部分組成。

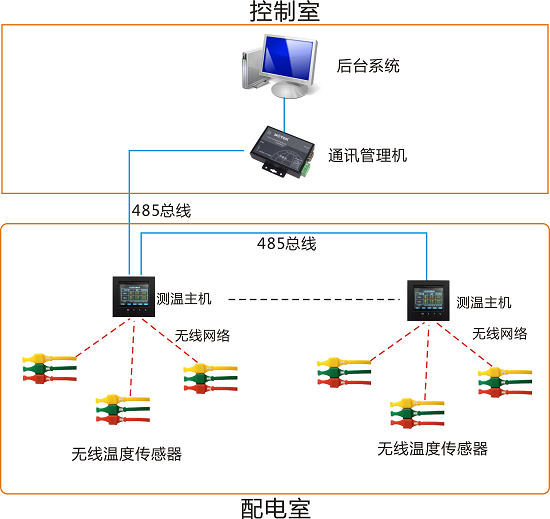

系統拓撲(pu)圖
備注：
1、無線溫度傳感安裝于(yu)開關柜內電(dian)纜頭(tou)、斷路器觸(chu)頭(tou)等(deng)電(dian)氣連(lian)接處等(deng)部位。
2、測(ce)溫處理主機采用面板式安裝在開關柜的儀表室(shi)面板上。
3、測溫處理主機通過(guo)RS485總線將測溫數據傳到監(jian)控(kong)后臺，最遠(yuan)通訊距(ju)離可達1200米。
系統描述
本系統(tong)每(mei)面開關柜用 1臺(tai)現場監(jian)控主機(ji)，主機(ji)采用面板嵌入式的方式安裝于(yu)儀表室(shi)面板。
無(wu)線(xian)(xian)溫度傳感與現(xian)場監控主機之間(jian)通過(guo)無(wu)線(xian)(xian)電波傳送(song)溫度數據，對其(qi)它設(she)備沒有任何干擾及影響(xiang)。
現(xian)場監控主機帶有無(wu)線(xian)(xian)通訊口(kou)，所測得溫(wen)(wen)度數據(ju)可(ke)以通過無(wu)線(xian)(xian)的方式將溫(wen)(wen)度數據(ju)上傳至(zhi)后臺(tai)管理系統進行數據(ju)分析處理。無(wu)論(lun)被監測設備那一(yi)點溫(wen)(wen)度異常，后臺(tai)系統都能準確(que)的發出報警信號，真正實現(xian)了開關室(shi)無(wu)人值守。
系統(tong)軟件(jian)介紹
測溫(wen)監控系統主(zhu)要包括(kuo)主(zhu)監控中(zhong)心界面、參數(shu)設置、溫(wen)度(du)數(shu)據查(cha)詢、告警以及溫(wen)度(du)值實時曲(qu)線和歷(li)史曲(qu)線。主(zhu)要功能如下：
◆ 電氣監控系統分布圖
在顯示界面可以顯示一次系統(tong)模擬(ni)圖。
◆ 溫度監測
在監(jian)控系統(tong)上集中(zhong)顯(xian)示被測各點(dian)的溫(wen)度(du)值。
◆ 報警功能
實(shi)際測(ce)量到的參數(shu)值(zhi)超過報(bao)警值(zhi)時(shi)進行(xing)聲光報(bao)警，并帶(dai)有語(yu)音(yin)報(bao)警功能（需后臺(tai)帶(dai)音(yin)響）。
◆ 故障顯示
被(bei)測設備溫(wen)度(du)點的(de)位置非正常工作(zuo)時(shi)顯示故障(zhang)。
◆ 數據庫功能
存(cun)儲所有被測(ce)點的(de)各個時刻的(de)溫(wen)度值，以便進行數據查詢與歷史曲線顯示。
◆ 權限管理
可進行權(quan)限設置。運行數(shu)據的(de)設定、修改等(deng)需經有使用權(quan)限的(de)系統操(cao)作(zuo)人員操(cao)作(zuo)方生(sheng)效(xiao)。
◆ 遠程通信
系(xi)統(tong)提(ti)供RS485、以(yi)太網、CAN總線通訊方式，以(yi)滿足遠程通信(xin)。

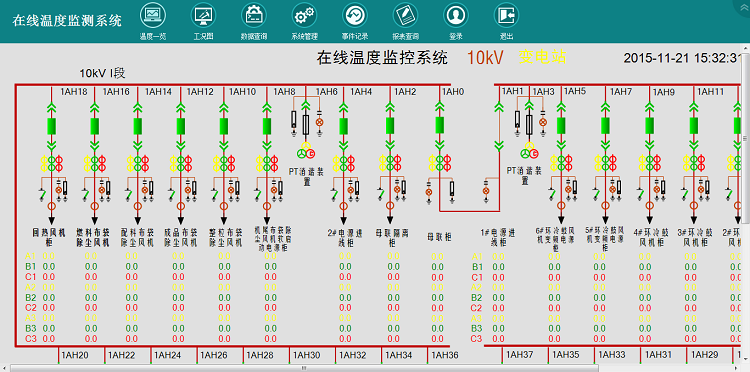

監控系統主界面

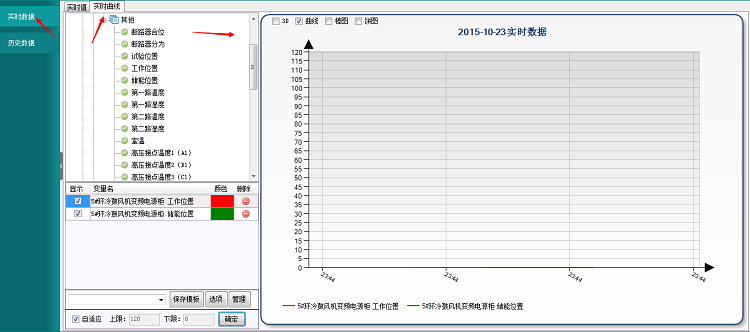

溫度曲線二維顯示界面(mian)

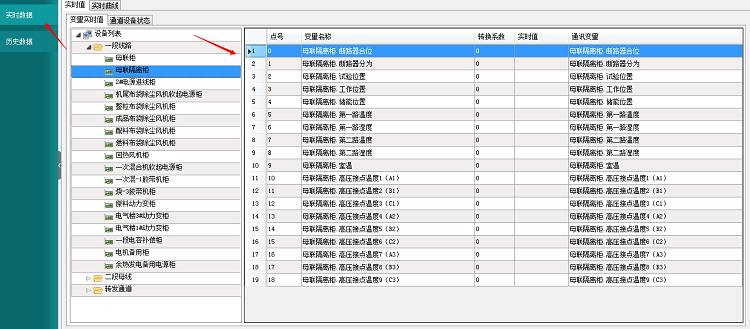

溫度數據報表(biao)
現場后臺軟件運行圖
|
